套管介損試驗

套管是電力系統中廣泛應用的一種重要電器，它能使高壓導線安全地穿過接地墻壁或箱蓋，與其他電氣設備連接。套管在運行中除要長期承受工作電壓、負荷電流外，也要求具備承受短時故障過電壓、大電流的能力，因此要求套管絕緣性能要好。套管介損試驗是變壓器套管預防性試驗的主要項目之一，可以提前判斷套管狀態，及時發現潛在問題并采取相應措施，維護電力系統的安全穩定運行。

IDAX322

變壓器抗干擾絕緣診斷分析儀

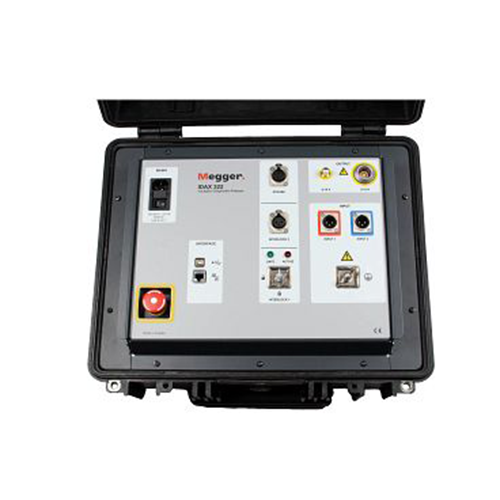

MEGGER IDAX322

IDAX主要可以測量變壓器、套管絕緣系統的水分含量和老化程度，是一臺基于介電頻率響應技術（DFR），有時也稱作頻域介電譜（FDS）的革命性絕緣診斷儀器，通過測量電力設備的絕緣在0.1mHz-10kHz頻率下的電容和介損值，利用模型對測量結果進行分析，判斷變壓器、套管絕緣系統的“健康狀況”。

案例

特變電工沈陽變壓器集團

套管介損試驗

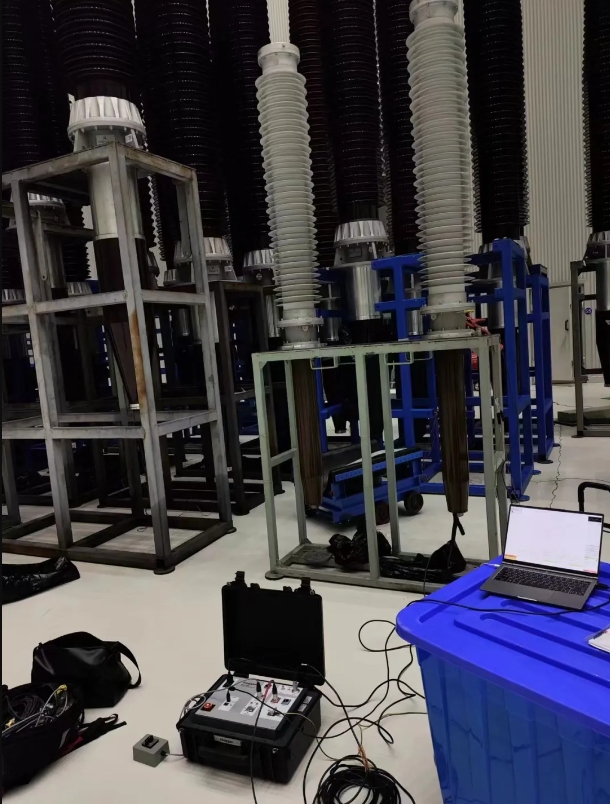

2024年1月中旬，特變電工沈陽變壓器集團有限公司。使用Megger的IDAX322對8臺110kV套管進行介損試驗。

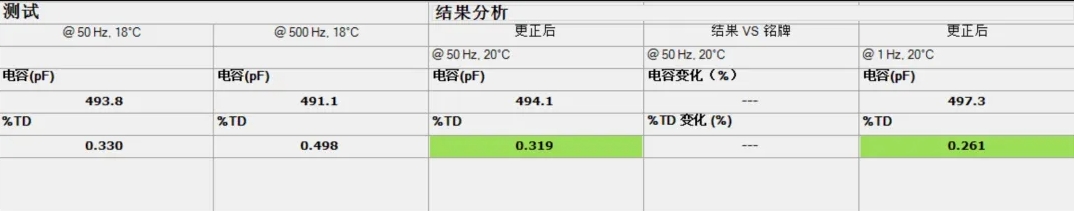

測試數據及分析如下：

如上圖所示，八根套管的絕緣性能均處于新，從介損來看并無異常，電容和銘牌相比變化在正常范圍內。（ITC為溫度矯正，旨在在不同溫度下能夠以同樣的20℃進行比對，并以顏色顯示在結果上，綠色為全新，黃色為干燥，橙色為可能潮濕，紅色為注意）

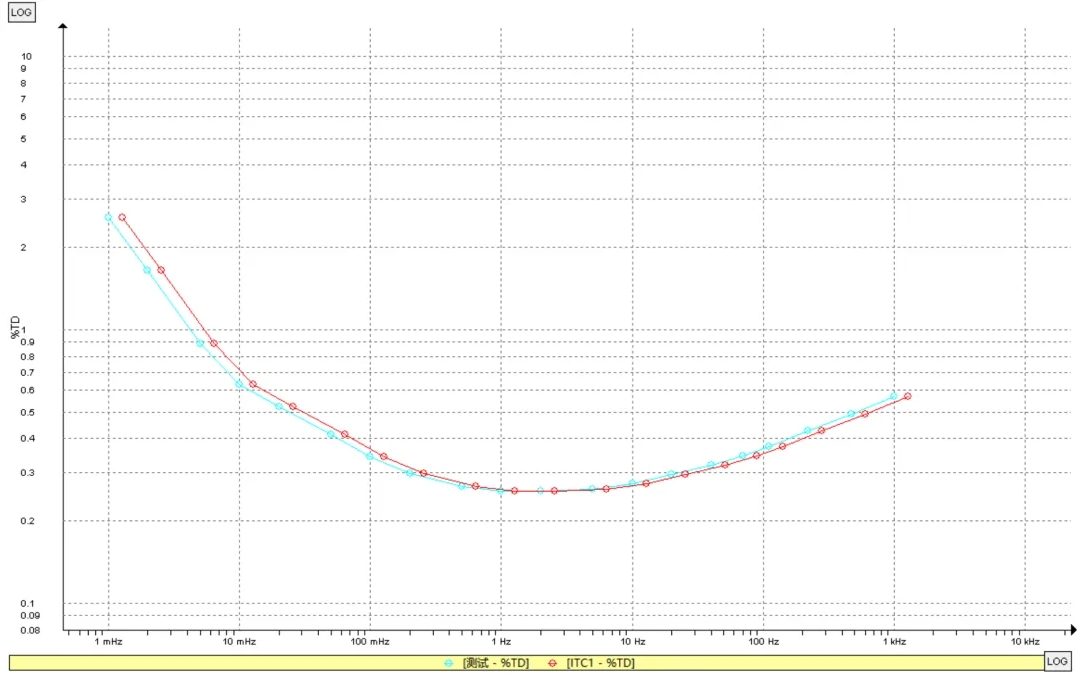

測試FDS-ITC1（溫度校正曲線）圖

介質譜分析測試的是各個不同頻率下的電容值和介損值，并繪制成電容和介損的頻率曲線。介質譜曲線能夠更為清晰地反映絕緣的狀態，并且有助于判斷測試結果是否存在異常。介損隨頻率改變，從左到右頻率逐次增大。可以看到，測試結果曲線與模型曲線十分平滑且基本一致。模型曲線與測試曲線有偏移的原因是溫度不同。

根據南方電網發布的《油紙電容型套管頻域介電譜測試導則（試行）》中說明，1mHz至10mHz頻率不斷取三個測試點，且設置注意值為10%，超過10%則懷疑絕緣受潮，由圖可知套管在1mHz時介損值未超過10%，無明顯缺陷趨勢。

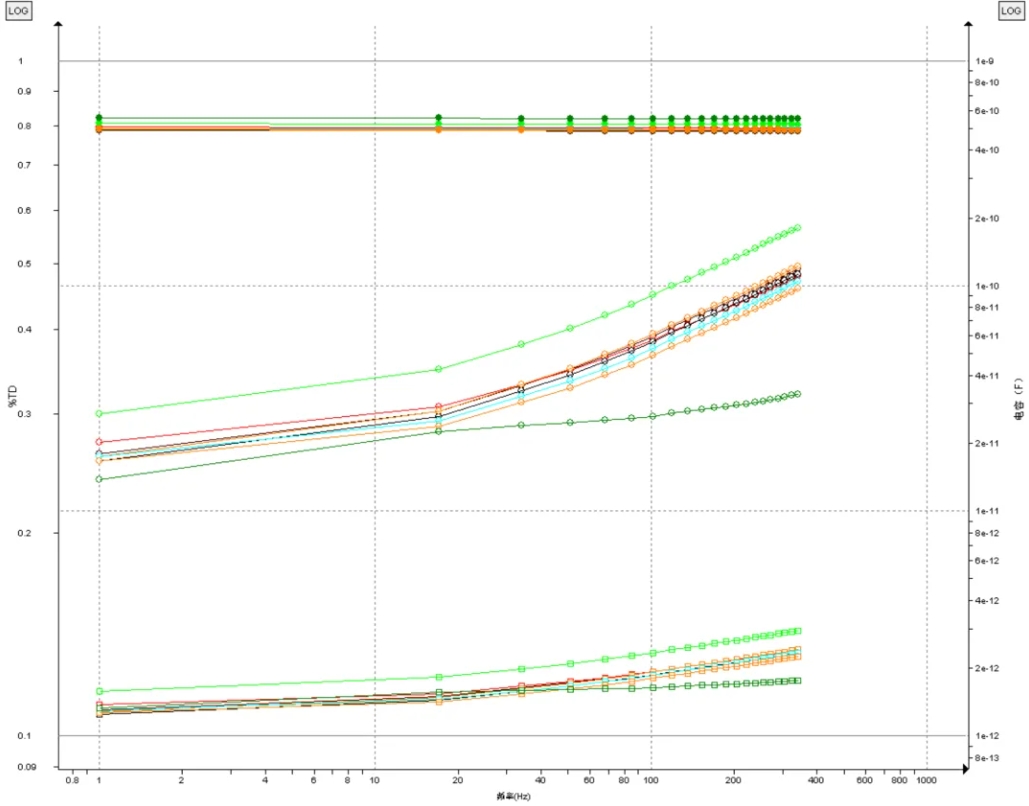

電容值曲線

介損-頻率曲線隨油紙含水量的增加呈現出整體的增加。從整體上看，水分含量越大則曲線增加幅度越大。在中低頻段（1mHz~10Hz）隨著含水量的增長其增長幅度較為明顯，復電容虛部變化趨勢與介損頻率曲線大致相同，而水分含量的增加對復電容實部的影響主要體現在中低頻段。如圖所示八根套管電容相間并無明顯變化差距。

測試結論：

★本次測量變壓器套管絕緣良好。
